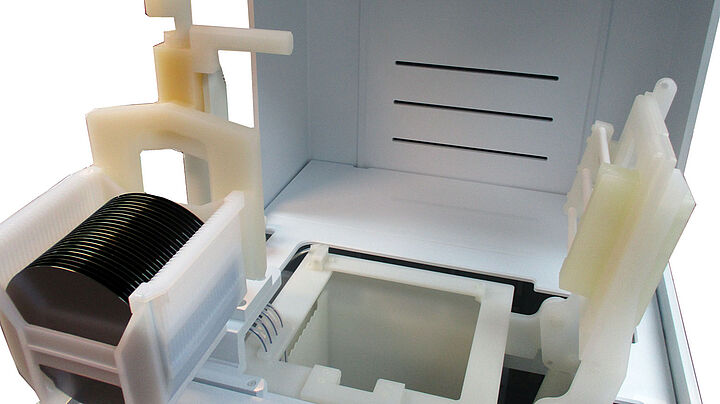

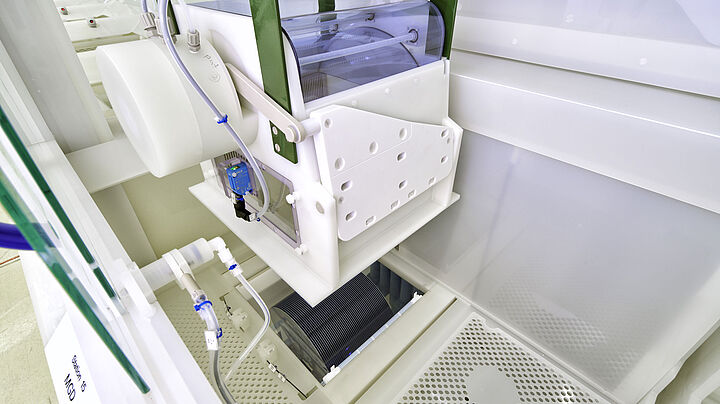

Was ist ein Marangoni Dryer und wie funktioniert er?
Ein Marangoni Dryer ist ein Trocknungssystem, das in der Halbleiterfertigung eingesetzt wird, um Wafer nach nasschemischen Prozessschritten wie Reinigen, Ätzen oder Spülen zuverlässig und rückstandsfrei zu trocknen. Das Verfahren basiert auf dem sogenannten Marangoni-Effekt: Alkohol-Dampf – meist Isopropanol (IPA) – verändert die Oberflächenspannung der Flüssigkeit auf der Waferoberfläche. Dadurch wird das Wasser gleichmäßig verdrängt und kontrolliert abgezogen.
In der Praxis läuft der Prozess in mehreren Schritten ab: Zunächst wird der Wafer mit ultrareinem DI-Wasser gespült. Anschließend wird IPA-Dampf an die Wasseroberfläche geführt. Durch die veränderte Oberflächenspannung bewegt sich die Flüssigkeit kontrolliert vom Wafer weg, sodass dieser gleichmäßig und fleckenfrei trocknet.
Auf diese Weise lassen sich Wasserflecken, Partikelablagerungen und chemische Rückstände vermeiden, die empfindliche Halbleiterstrukturen beeinträchtigen könnten. Die Methode eignet sich besonders für moderne Halbleiterbauelemente mit empfindlichen Oberflächenstrukturen.
Warum ist der Marangoni Dryer wichtig?
Nach nasschemischen Prozessen können selbst kleinste Wasserreste zu Partikeln, Flecken oder chemischen Rückständen führen. Diese Verunreinigungen können elektrische Eigenschaften beeinflussen oder Produktionsfehler verursachen.
Der Marangoni Dryer ermöglicht eine kontrollierte, kontaminationsarme und rückstandsfreie Trocknung und verbessert dadurch die Prozessqualität, Prozesssicherheit sowie die Reproduzierbarkeit der Fertigung. In nasschemischen Anlagen von RENA Technologies trägt er damit wesentlich zu einer hohen Fertigungsqualität und stabilen Produktionsprozessen bei.
Vorteile des Marangoni Dryers im Überblick:
verhindert Wasserflecken auf Wafern
reduziert Partikelkontaminationen
verbessert die Prozessstabilität
erhöht die Produktionsausbeute (Yield)
Rolle in nasschemischen Anlagen von RENA Technologies
In den nasschemischen Prozessanlagen von RENA Technologies ist der Marangoni Dryer ein zentraler Bestandteil der Waferbearbeitung. Er wird typischerweise nach folgenden Prozessschritten eingesetzt:
Waferreinigung
nasschemischem Ätzen
Oberflächenbehandlung
DI-Wasserspülung
Durch die Integration von Reinigung, Spülen und Trocknung innerhalb einer Anlage ermöglicht RENA eine kontinuierliche Dry-to-Dry-Prozessführung. Die Wafer werden automatisiert verarbeitet und trocken an nachfolgende Prozessschritte übergeben.
Was bedeutet Dry-to-Dry-Prozessführung?
Die Dry-to-Dry-Prozessführung beschreibt einen automatisierten Fertigungsablauf, bei dem Wafer trocken in eine Prozessanlage eingebracht und nach allen nasschemischen Bearbeitungsschritten wieder trocken ausgegeben werden. Während des gesamten Prozesses durchlaufen die Wafer verschiedene Schritte wie Reinigung, Ätzen, Spülen und Trocknung innerhalb eines geschlossenen Systems.
Ziel der Dry-to-Dry-Prozessführung ist es, den manuellen Handlingaufwand zu reduzieren und gleichzeitig die Prozesssicherheit sowie die Produktqualität zu erhöhen. Durch die direkte Integration von Trocknungstechnologien – beispielsweise eines Marangoni Dryers – können Wafer unmittelbar nach der DI-Wasserspülung rückstandsfrei getrocknet und ohne Zwischenlagerung an nachfolgende Prozessschritte übergeben werden.
Besonders in der Halbleiterfertigung ist dieses Konzept wichtig, da selbst kleinste Verunreinigungen oder Restfeuchtigkeit die Funktion empfindlicher Strukturen beeinträchtigen können. Eine kontinuierliche Dry-to-Dry-Prozesskette unterstützt daher:
eine hohe Prozessstabilität
reduzierte Partikel- und Kontaminationsrisiken
gleichbleibende Fertigungsqualität
automatisierte und effiziente Produktionsabläufe
höhere Produktionsausbeuten (Yield)
In nasschemischen Anlagen von RENA Technologies ermöglicht die Dry-to-Dry-Prozessführung eine durchgängige, automatisierte Waferbearbeitung mit hoher Reproduzierbarkeit und optimaler Oberflächenqualität.
Einsatzbereiche des Marangoni Dryers
Marangoni Dryer kommen vor allem in High-Tech-Fertigungen zum Einsatz, darunter:
Halbleiterproduktion
MEMS-Produktion
Leistungshalbleiterfertigung
In all diesen Bereichen sind saubere und kontaminationsfreie Waferoberflächen entscheidend für die Funktion und Zuverlässigkeit der Bauelemente.
